Oszillations-Scheiben-Rheometer (ODR)

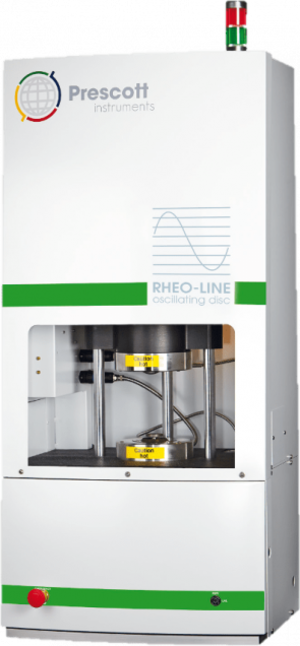

Rheoline ODR – Oscillierendes Scheibenrheometer von Prescott Instruments
Bewährt. Präzise. Zuverlässig.
Das Rheoline Oscillating Disc Rheometer (ODR) von Prescott Instruments ist ein Vulkanisationsprüfgerät zur Messung der dynamischen Eigenschaften von Kautschukproben während des gesamten Vulkanisationsprozesses. Als eigenständiges Tischgerät ist das ODR ein klassisches Prüfgerät der Gummiindustrie, das seit Jahrzehnten erfolgreich in der Polymerindustrie eingesetzt wird.
Das rotorbasierte Rheometer arbeitet mit einem festgelegten Oszillationswinkel und einer konstanten Oszillationsfrequenz. Es deckt einen Temperaturbereich von Umgebungstemperatur bis 250 °C ab und bietet eine Temperaturregelgenauigkeit von ± 0,03 °C. In Verbindung mit hochwertiger Elektronik, präziser Konstruktion und der leistungsstarken Labline-LIMS-Software erfüllt das Rheoline ODR die Anforderungen moderner Labore in der Qualitätssicherung sowie in Forschung und Entwicklung.
Das Rheoline ODR verbindet die bewährte Technologie der oszillierenden Scheibenrheometrie mit der Präzision und Effizienz moderner Prüfgeräte. Es wird als eigenständiges Tischsystem mit der Labline-LIMS-Software von Prescott Instruments geliefert. Ein programmierbares Temperaturzonenmodul ist optional erhältlich.
Produkt-Highlights
🟢 Robuster Stahlrahmen – Hochsteife Konstruktion für den anspruchsvollen Einsatz in Produktionsumgebungen bei gleichzeitig präziser Messleistung.
🟢 Hohe Präzision und Genauigkeit – Zuverlässige Messergebnisse auch bei anspruchsvollen Prüfanforderungen.
🟢 Stabile mechanische Konstruktion – Gewährleistet hohe Stabilität und zuverlässige Ergebnisse selbst bei der Prüfung harter Kautschukmischungen.
🟢 Moderne digitale Motorentechnologie – Fortschrittliche Rückkopplungsregelung für eine präzise Steuerung der Oszillationsbewegung.
🟢 Präzise Temperaturregelung – Ein von Prescott Instruments entwickelter 16-Bit-PID-Regler sorgt für hohe Temperaturstabilität und Regelgenauigkeit.
🟢 Leistungsstarke Elektronik – Hochwertige elektronische Komponenten ermöglichen hohe Datenerfassungsraten und detaillierte Messungen.
🟢 Labline-LIMS-Software – Leistungsstarke Software zur Datenerfassung, Ergebnisdarstellung und Verwaltung von Prüfdaten.
🟢 Optionales Temperaturzonenmodul – Erweiterte Möglichkeiten zur programmierbaren Temperatursteuerung.
Funktionsprinzip
Das Rheoline ODR ermittelt das Vulkanisationsverhalten einer Kautschukmischung durch die Messung des Drehmoments, das zur Oszillation einer in die Probe eingebetteten Rotorscheibe erforderlich ist.
- Probenvorbereitung – Eine kleine Rotorscheibe wird in die Kautschukprobe eingebettet.
- Probenaufnahme – Die Probe wird zwischen einer oberen und einer unteren Prüfmatrize positioniert, die gemeinsam eine abgedichtete Prüfkammer bilden.
- Erwärmung und Druckbeaufschlagung – Die Probe wird in der geschlossenen Prüfkammer erhitzt und unter Druck gehalten.
- Oszillation des Rotors – Die Rotorscheibe bewegt sich mit einem definierten Winkel und einer festgelegten Frequenz und erzeugt dadurch eine Scherverformung in der Probe.
- Drehmomentmessung – Ein Messaufnehmer erfasst und dokumentiert das zur Oszillation erforderliche Drehmoment.
- Signalanalyse – Das Drehmomentsignal wird in zwei Komponenten aufgeteilt: den viskosen Verlustanteil und den elastischen Speicheranteil.
- Auswertung – Die berechneten Kennwerte ermöglichen die Beurteilung des Vulkanisationsverhaltens, der Mischungseigenschaften und der Verarbeitbarkeit des Materials.
Echtzeit-Darstellung und Messfunktionen
Während der Prüfung stellt das Rheoline ODR wichtige Messwerte und Kurven in Echtzeit dar. Dadurch können Anwender das Materialverhalten unmittelbar verfolgen und die Prüfergebnisse effizient beurteilen.
- Standard-Drehmomentkurve – Darstellung des Drehmomentverlaufs während der Vulkanisation
- Viskose Kurve – Anzeige des viskosen Anteils des Drehmoments
- Verlustfaktor (tan δ) – Bewertung des Verhältnisses zwischen viskosem und elastischem Materialverhalten
- Vulkanisationsgeschwindigkeit (Cure Rate) – Darstellung der zeitlichen Entwicklung der Vulkanisation
- Programmierbare Messpunkte und Grenzwerte – Individuelle Definition relevanter Prüfparameter und Auswertungskriterien
- Gut-/Schlecht-Bewertung (Pass/Fail) – Beurteilung der Prüfergebnisse anhand definierter Grenzwerte
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Prüfnormen | ISO 3417 / ASTM D2084 |
| Temperaturbereich | Umgebungstemperatur bis 250 °C |
| Temperaturregelgenauigkeit | ± 0,03 °C |
| Oszillationswinkel | 1,0°, 3,0° und 5,0° |
| Oszillationsfrequenz | 1,67 Hz |
Anwendungsbereiche
Das Rheoline ODR eignet sich für die routinemäßige Vulkanisationsprüfung, die Prozessüberwachung und die Qualitätssicherung in der Gummi- und Polymerindustrie. Es unterstützt die Beurteilung von Vulkanisationsverhalten, Materialkonsistenz und Verarbeitbarkeit und ist damit sowohl für Produktionslabore als auch für Forschungs- und Entwicklungsabteilungen geeignet.
Mit seiner bewährten Scheibentechnologie, präzisen Temperaturregelung und modernen Labline-Software bietet das Rheoline ODR eine zuverlässige Lösung für reproduzierbare Vulkanisationsprüfungen und eine fundierte Charakterisierung von Kautschukmischungen.
Komplettpaket für die Prüfung – Rheoline ODR von Prescott Instruments
Sofort einsatzbereit. Vollständig ausgestattet. Präzise im Einsatz.
Im Rahmen des Kundenservices von Prescott Instruments wird das Rheoline Oscillating Disc Rheometer (ODR) mit allem geliefert, was für eine dynamische, präzise und effiziente Prüfung von Elastomermischungen erforderlich ist.
Der mitgelieferte PC wird mit vorinstallierter und kalibrierter Labline-Lite-Software ausgeliefert. Diese leistungsstarke Softwarelösung wurde exklusiv von Prescott Instruments für die Datenerfassung und -auswertung entwickelt und unterstützt eine effiziente Prüfungsverwaltung sowie eine zuverlässige Analyse der Messergebnisse.
Lieferumfang
🟢 PC-System mit Microsoft Windows® – Inklusive Monitor, Tastatur und Maus.
🟢 Labline-Lite-Software – Leistungsstarke Software zur Datenerfassung und -auswertung, vorinstalliert und kalibriert.
🟢 Kabel und Anschlüsse – Alle erforderlichen Peripheriekabel und Steckverbindungen für die Einrichtung und den Betrieb des Systems.
🟢 Ersatzteilpaket – Eine Auswahl wichtiger Ersatzteile für den laufenden Betrieb und die routinemäßige Wartung.
🟢 Ein Jahr kostenloser technischer Support – Professionelle technische Unterstützung durch Prescott Instruments für einen zuverlässigen Betrieb.
Mit diesem umfassenden Lieferumfang bietet das Rheoline ODR eine vollständig ausgestattete Lösung für präzise und reproduzierbare Elastomerprüfungen – von Anfang an.
Software – Rheoline ODR von Prescott Instruments
Intuitiv. Leistungsstark. Zuverlässig.
Das Rheoline Oscillating Disc Rheometer (ODR) wird mit moderner Computerhardware und der Labline-LIMS-Software für Microsoft Windows® geliefert. Die von Prescott Instruments entwickelte, leistungsstarke Software bietet umfassende Funktionen für die Prüfungsverwaltung, Messdatenauswertung und Labororganisation.
Labline LIMS unterstützt eine unbegrenzte Anzahl an Prüfdefinitionen mit einer beliebigen Anzahl von Messpunkten. Ein integriertes Kalibriermodul trägt dazu bei, präzise und zuverlässige Messergebnisse sicherzustellen.
Produkt-Highlights
🟢 Automatische Gut-/Schlecht-Bewertung (Pass/Fail) – Automatische Beurteilung der Prüfergebnisse anhand vordefinierter Grenzwerte.
🟢 Laborstatistiken – Statistische Auswertungsmöglichkeiten zur Unterstützung der Qualitätssicherung und Ergebnisanalyse.
🟢 Mehrsprachigkeit – Unterstützung verschiedener Sprachen für eine komfortable Bedienung.
🟢 Einfache Geräte- und Prüfkonfiguration – Unkomplizierte Einrichtung des Prüfgeräts und Konfiguration individueller Prüfverfahren.
🟢 Vordefinierte Prüfmethoden – Vorinstallierte Prüfdefinitionen für effiziente und standardisierte Arbeitsabläufe.
🟢 Trenddiagramme – Grafische Darstellung von Messdaten und Entwicklungen zur Bewertung von Materialeigenschaften im Zeitverlauf.
🟢 Einfache Neuberechnung von Ergebnissen – Komfortable Neuberechnung vorhandener Prüfergebnisse.
🟢 Druckfunktion für Prüfberichte – Erstellung und Ausgabe von Prüfberichten zur Dokumentation und Qualitätssicherung.
🟢 ODBC-Datenbankanbindung – Unterstützung der Verbindung zu externen Datenbanken, darunter:
- Microsoft Access®
- Microsoft SQL Server®
- IBM DB2®
Effizientes Labordatenmanagement
Mit umfassenden Prüffunktionen, flexiblen Konfigurationsmöglichkeiten und vielseitiger Datenbankanbindung unterstützt Labline LIMS effiziente Laborabläufe und eine zuverlässige Dokumentation. Die Software vereint Gerätesteuerung, Datenauswertung und Berichtserstellung in einer integrierten Lösung. So können Labore ihre Prüfprozesse optimieren und gleichbleibend hohe Qualitätsstandards unterstützen.
Testpunkte, Messkanäle und Maßeinheiten – Rheoline ODR
Die Labline-Software von Prescott Instruments bietet eine umfangreiche Auswahl an Testpunkten, Messkanälen und Maßeinheiten zur detaillierten Auswertung des Vulkanisationsverhaltens und der Materialeigenschaften von Kautschukmischungen.
Testpunkte
Labline unterstützt zahlreiche Testpunkte zur Analyse der Vulkanisationskurve und zur Bestimmung wichtiger Materialkennwerte.
| Testparameter | Testparameter |
|---|---|
| Minimum (ML) | Maximum (MH) |
| Initial | Final |
| Anvulkanisationszeit (Scorch, TS) | Vulkanisationsgrad (%) |
| Minimum (True) | Maximum (True) |
| Zeitgrenze (Time Gate) | Vulkanisationsgrenze (Cure Gate) |
| Reversion | Vulkanisationsgeschwindigkeit (Cure Rate) |
| Zeitpunkt der Vulkanisationsgeschwindigkeit | Wert der Vulkanisationsgeschwindigkeit |
| Drehmomentdifferenz (Delta Cure) | Zeitpunkt der Drehmomentdifferenz |
| Maximaler Prozentsatz (Max. Percentage) |
Messkanäle
Die Software ermöglicht die Erfassung und Auswertung verschiedener Messgrößen während der Prüfung:
- Elastisches Drehmoment (Elastic Torque)
- Viskoses Drehmoment (Viscous Torque)
- Verlustfaktor (tan δ / Tangent Delta)
- Vulkanisationsgeschwindigkeit (Cure Rate)
- Temperatur der oberen Matrize (Temperature Upper)
- Temperatur der unteren Matrize (Temperature Lower)
- Druck in der Prüfkammer (Pressure in Cavity) – optional
Maßeinheiten
Labline unterstützt verschiedene Maßeinheiten für eine flexible Prüfkonfiguration und Ergebnisdarstellung.
| Messgröße | Verfügbare Einheiten |
|---|---|
| Zeit | Sekunden (s), Minuten:Sekunden (min:sec), Dezimalminuten (min.dec) |
| Temperatur | °C, °F |
| Drehmoment | dNm, in·lbf, kg·cm |
| Druck | kPa, lb/in², kg/cm² (optional) |
| Vulkanisationsgeschwindigkeit | in·lbf/s, dNm/min, in·lbf/min, dNm/s |
| Winkel | Grad (°), Radiant (rad) |
Flexible Datenauswertung
Mit der umfangreichen Auswahl an Testpunkten, Messkanälen und Maßeinheiten ermöglicht Labline eine detaillierte Analyse der Vulkanisationscharakteristik. Die Software unterstützt Labore bei der Prozessüberwachung, Rezepturentwicklung und Qualitätssicherung und bietet eine flexible Grundlage für die zuverlässige Bewertung von Kautschukmischungen.
Technische Spezifikationen – Rheoline ODR von Prescott Instruments
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Prüfnormen | ISO 3417 / ASTM D2084 |
| Matrizenkonfiguration | Mikro-Produktionsmatrize und Rotor, gemäß Spezifikation anpassbar |
| Oszillationsfrequenz | 1,67 Hz |
| Oszillationsamplitude | 1,0° (Standard), 3,0° und 5,0° |
| Temperaturbereich | Umgebungstemperatur bis 250 °C |
| Temperaturregelung | PID-Regelung mit drei Regelanteilen, Regelgenauigkeit ± 0,03 °C |
| Elektrischer Anschluss | Einphasig: 220/240 V bei 50 Hz oder 110 V bei 60 Hz |
| Leistungsaufnahme | 350 VA |
| Pneumatische Versorgung | Gefilterte Druckluft, mindestens 0,41 MPa / 60 psi / 4,14 bar / ca. 4,2 kgf/cm² |
| Gewicht | 200 kg |
| Abmessungen (B × T × H) | 575 × 570 × 1.280 mm |
Wesentliche technische Merkmale
- Normgerechte Prüfung – Konform mit ISO 3417 und ASTM D2084.
- Anpassbare Matrizenkonfiguration – Mikro-Produktionsmatrize und Rotor gemäß den jeweiligen Anforderungen.
- Konstante Oszillation – Festgelegte Oszillationsfrequenz von 1,67 Hz mit wählbaren Oszillationsamplituden.
- Präzise Temperaturregelung – Temperaturbereich bis 250 °C bei einer Regelgenauigkeit von ± 0,03 °C.
- Robuste Konstruktion – Stabiles, industrietaugliches Tischgerät mit einem Gewicht von 200 kg.
Das Rheoline ODR verbindet bewährte Technologie zur Vulkanisationsprüfung von Kautschuk mit präziser Temperaturregelung und einer robusten Konstruktion. Es unterstützt zuverlässige und reproduzierbare Prüfergebnisse in Laboren für Qualitätssicherung, Forschung und Entwicklung.
